Eureka King Size研磨刻度調節輪
Source: MakerWorld by 黑羽天使
The Eureka King Size研磨刻度調節輪 is a free printable 3D model from MakerWorld by 黑羽天使. 此King Size的研磨調節刻度輪目前僅確定可完全符合Eureka MIGNON Specialità 磨豆機(因為我只有這一款)，並且此模組必需與磨豆機原有的研磨刻度調節輪結合使用。以下是安裝步驟簡述：將原廠的刻度調節輪卸下。此模型的底部有一個長方形的下凹處，此處需要自行貼上約1mm以內厚度的奈米膠帶。此膠帶的尺寸請自己裁切。將模型的三支小支撐柱安裝至固. You can download the STL file from the original listing below and print it at home.
About this model

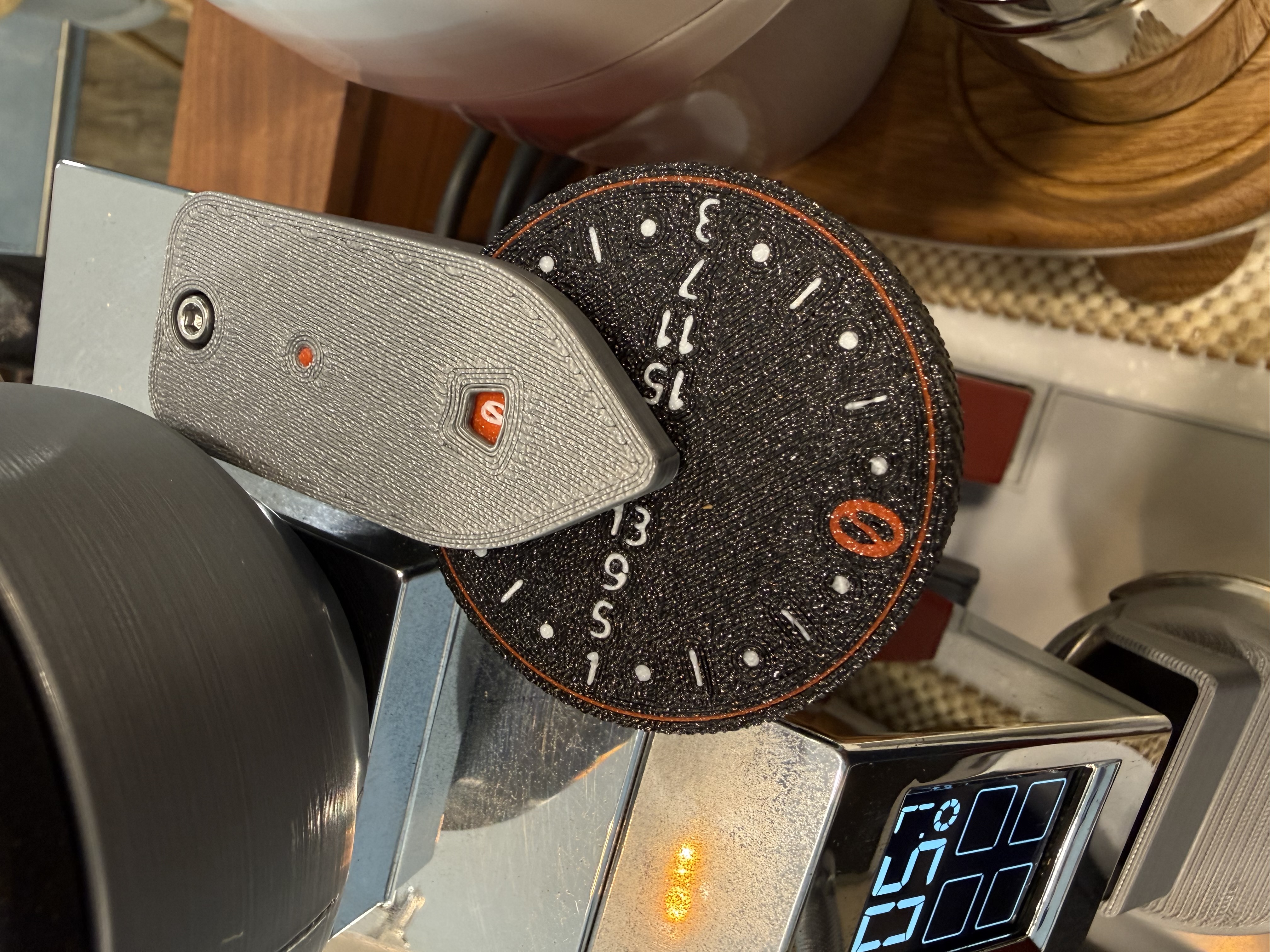

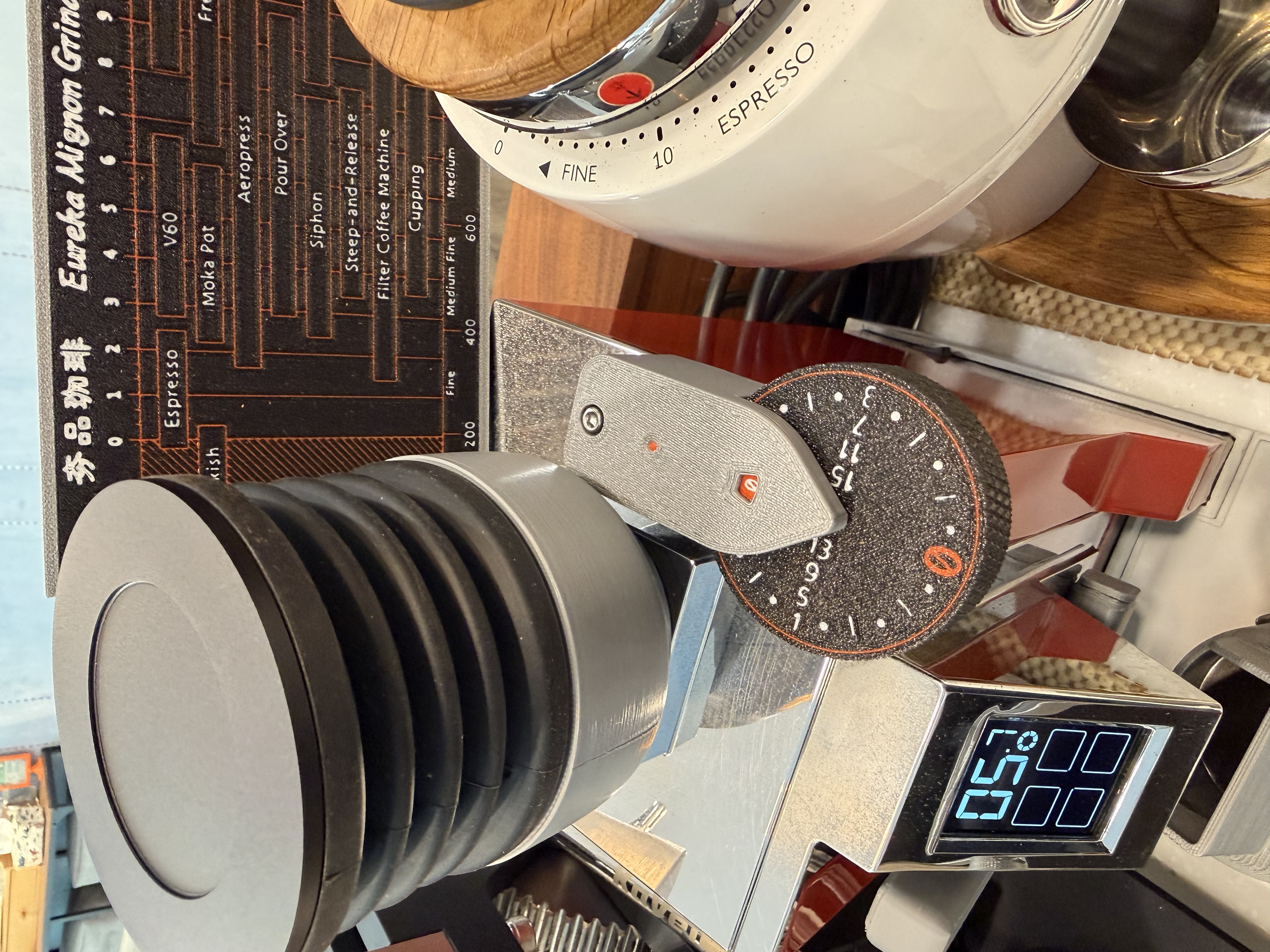

此King Size的研磨調節刻度輪目前僅確定可完全符合Eureka MIGNON Specialità 磨豆機(因為我只有這一款)，並且此模組必需與磨豆機原有的研磨刻度調節輪結合使用。以下是安裝步驟簡述：將原廠的刻度調節輪卸下。此模型的底部有一個長方形的下凹處，此處需要自行貼上約1mm以內厚度的奈米膠帶。此膠帶的尺寸請自己裁切。將模型的三支小支撐柱安裝至固定板上。再將此固定板對準磨豆機的刻度指示標記及孔洞後，並黏貼好。再將原廠刻度調節輪裝回磨豆機，並校正歸零。先將柱型的比例齒輪插入固定板上，再將King Size刻度調節輪安裝到原廠的研磨調節輪上。請注意，此時King Size調節輪上的刻度"0"，必需是在正6點鐘位置。將兩段式T型比例齒輪插入固定板上，較大的齒輪是位於下方。將看起來很像沖浪板的零件，其尖端有一個凸出的插銷。請將它插入King Size的中央孔洞，並讓沖浪板上的其它孔也一並符合相對的零件安裝即可。將小顆的刻度顯示齒輪安裝到沖浪板上，並一樣請注意刻度顯示齒輪上的刻度"0"，必需是在正6點鐘位置。將最後一個外蓋零件蓋上，並先以手指壓住後，試著旋轉King Size調節輪，看看是否能夠滑順轉動，並且小顆的刻度顯示齒輪也能一併順利同步運行。如果都後順暢的話，就可以鎖上M3x10mm的內六角螺絲，將整個外蓋完全固定，並開心使用囉！本King Size調節輪上的研磨刻度建議，可以參考此位創作者（Username32）的作品（Eureka 磨豆機指南）。此指南的研磨粒徑尺寸，我有使用粒徑分析儀簡單驗證了幾個研磨刻度，還算準確！由於此模型件的機構並不複雜，故不在特別製作組立說明文件。 Boost Me還未曾有被肋力過的感受 ^.^a
