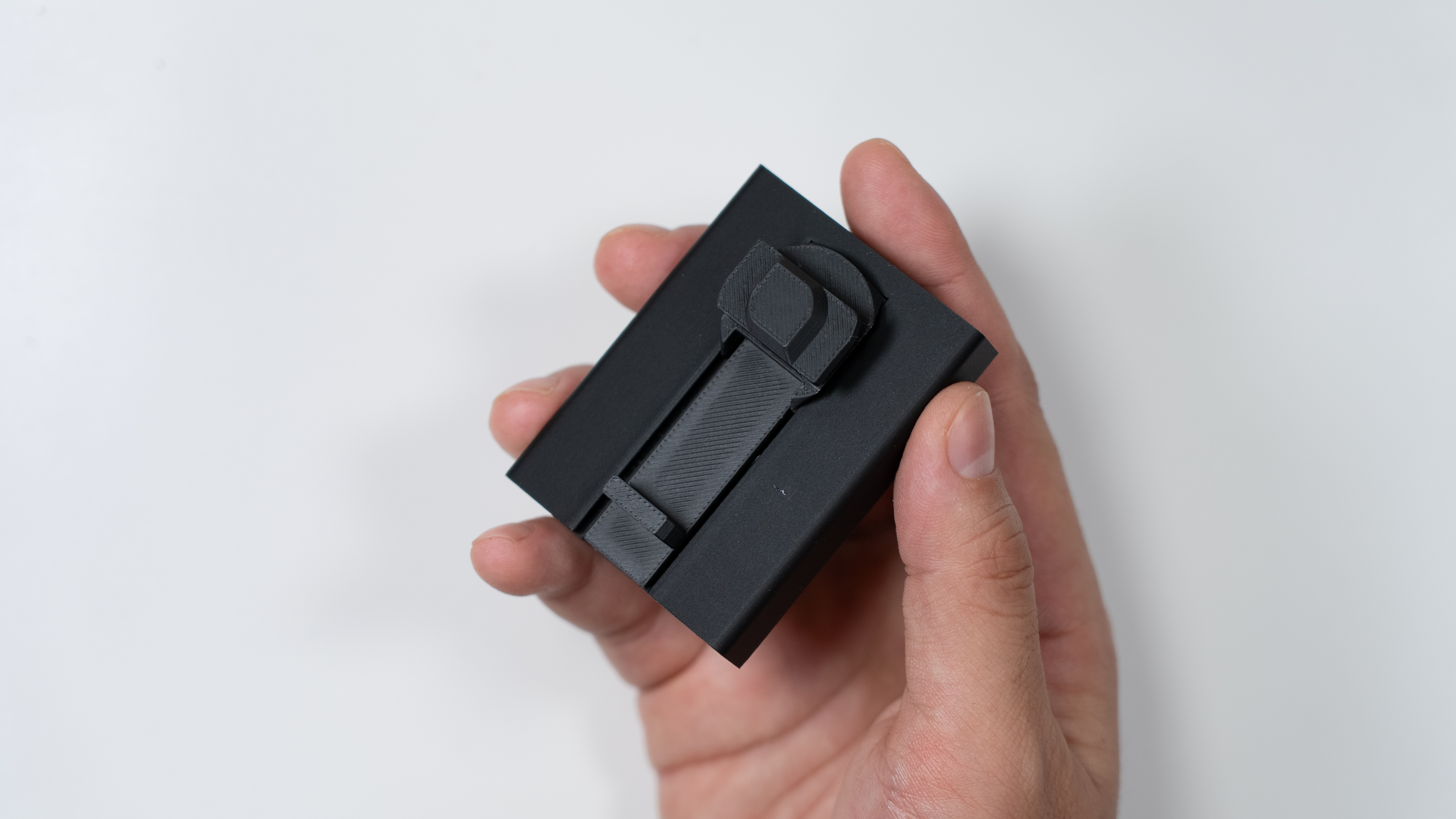

マグネットプレート for ライティングレール 3D printable model by ツヨシ｜Tsuyoshi Mizoguchi

マグネットプレート for ライティングレール

Source: MakerWorld by ツヨシ｜Tsuyoshi Mizoguchi

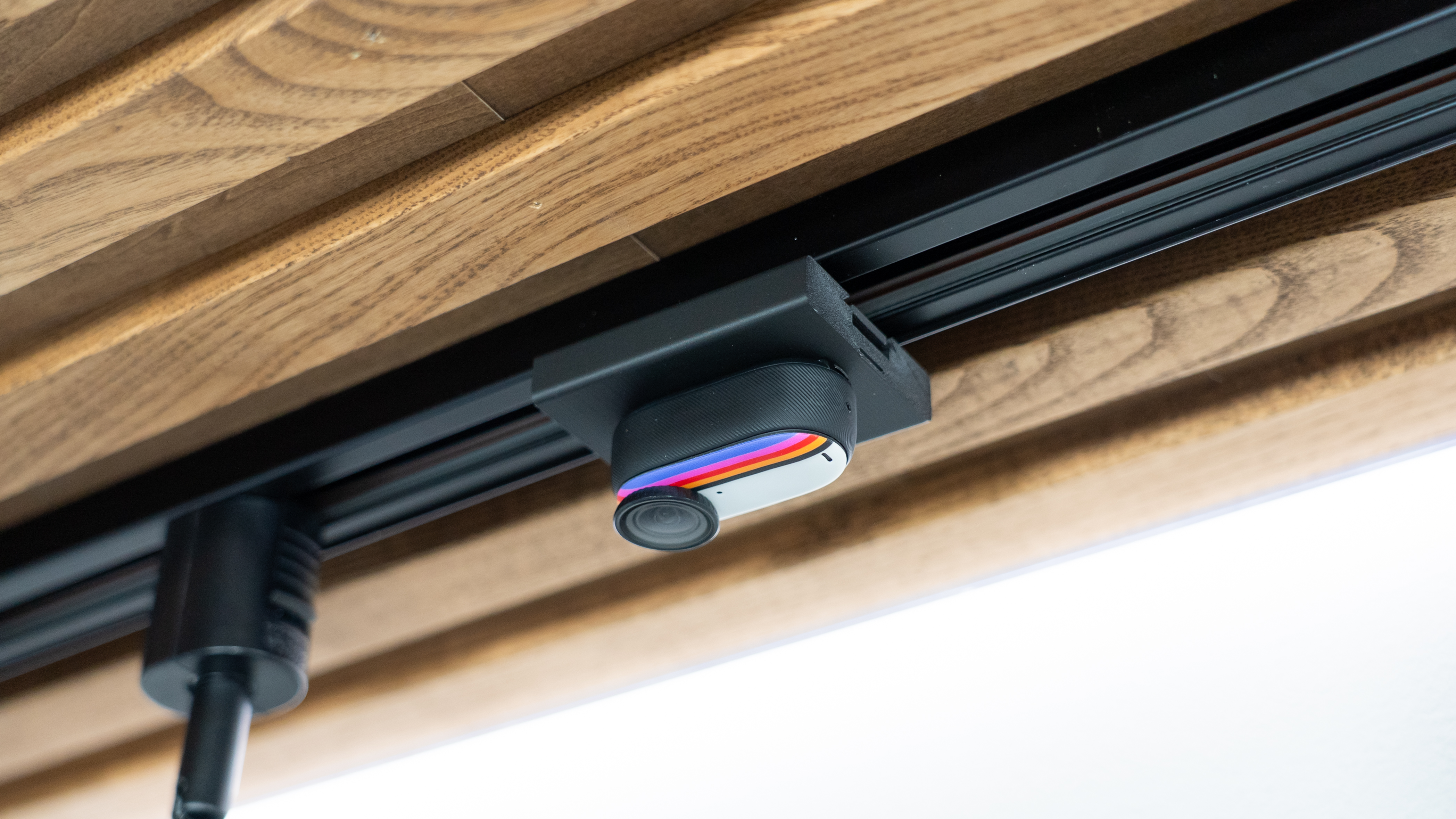

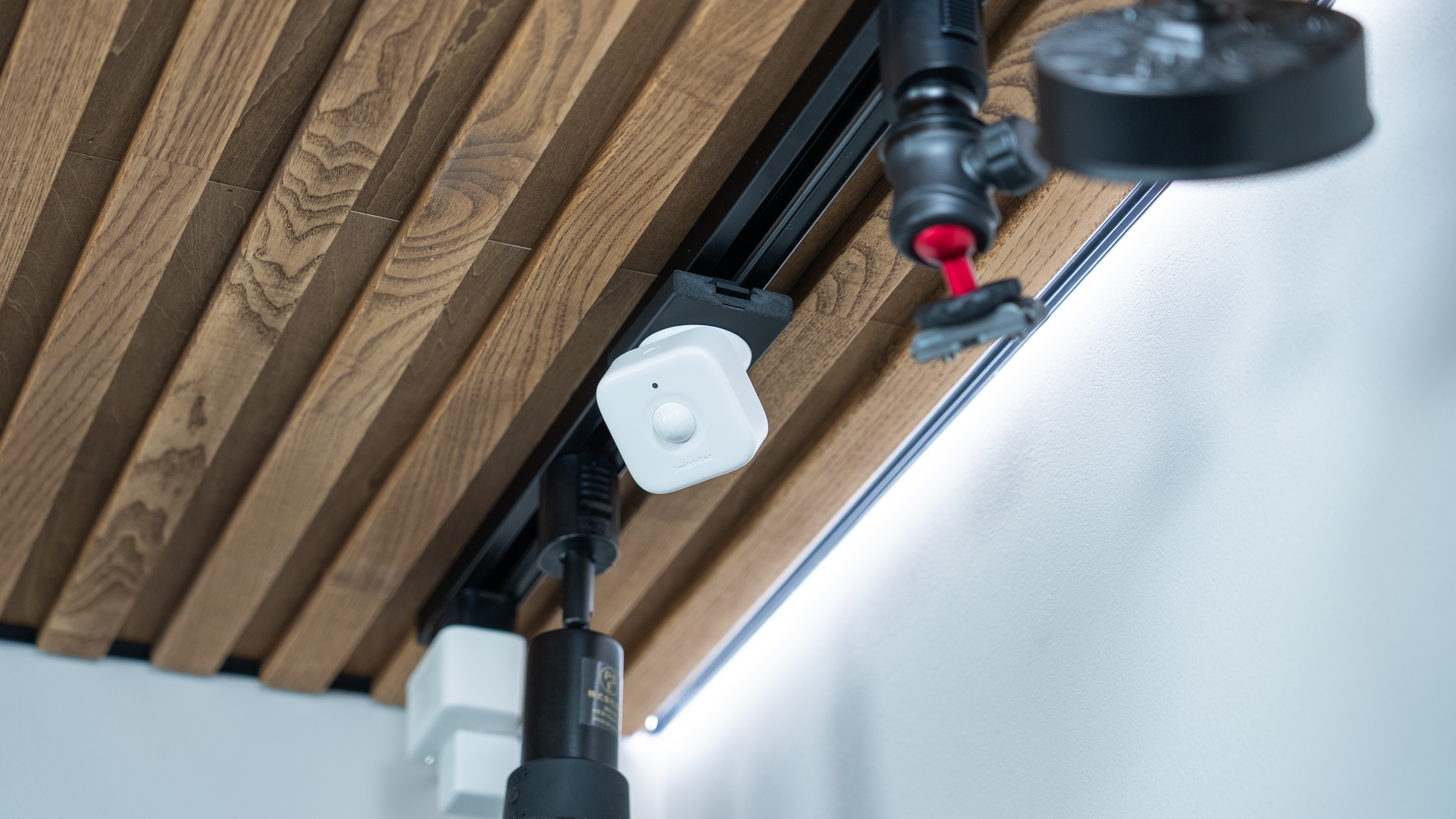

The マグネットプレート for ライティングレール is a free printable 3D model from MakerWorld by ツヨシ｜Tsuyoshi Mizoguchi. ライティングレール（配線ダクトレール）に、マグネット付きのデバイスを吸着させるためのプレートです。穴あけもネジも不要。レールに差し込んで回すだけで固定できます。SwitchBot 人感センサーなど、背面にマグネットが付いた100g以内のデバイスを想定しています。 ▫️. You can download the STL file from the original listing below and print it at home.

Open in Thinger (free) Download from MakerWorld

30 saves Source: MakerWorld Updated 2026-10-29 Print time: 2h 5m Filament: 29 g License: CC-BY-NC-SA · non-commercial Category: Gadgets & Electronics

Tags: track lighting, magnetic mount, motion sensor, smart home

About this model

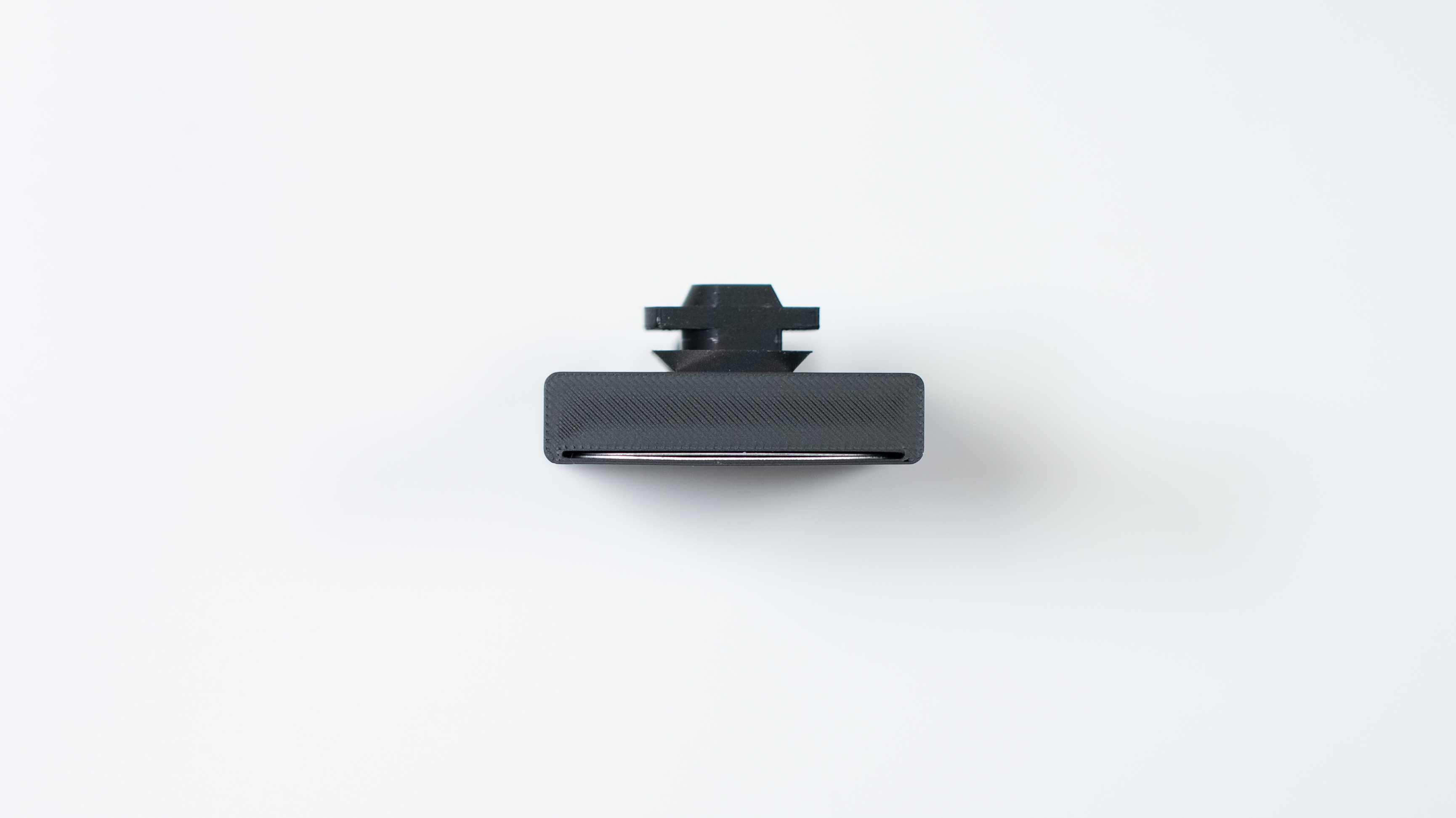

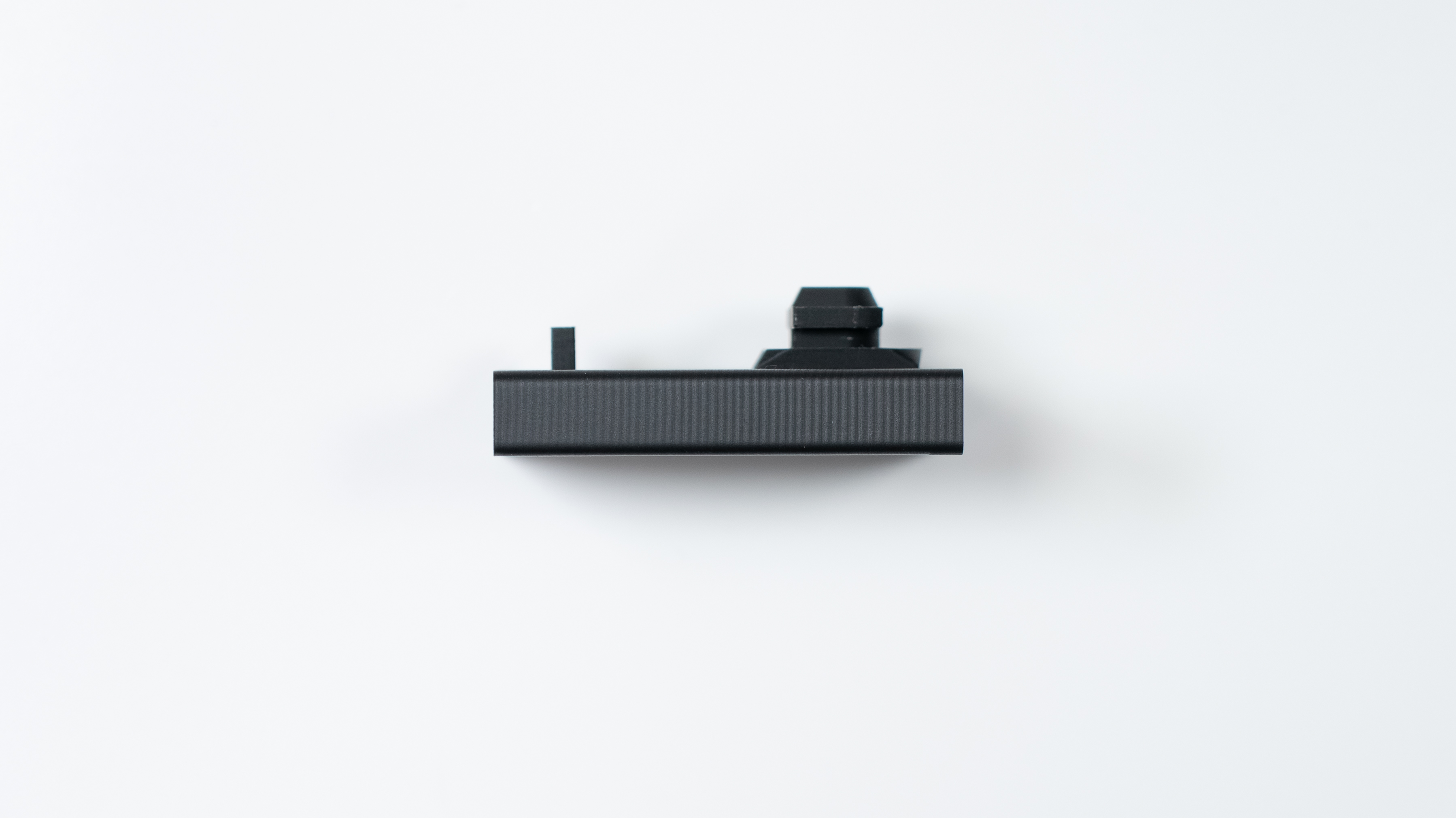

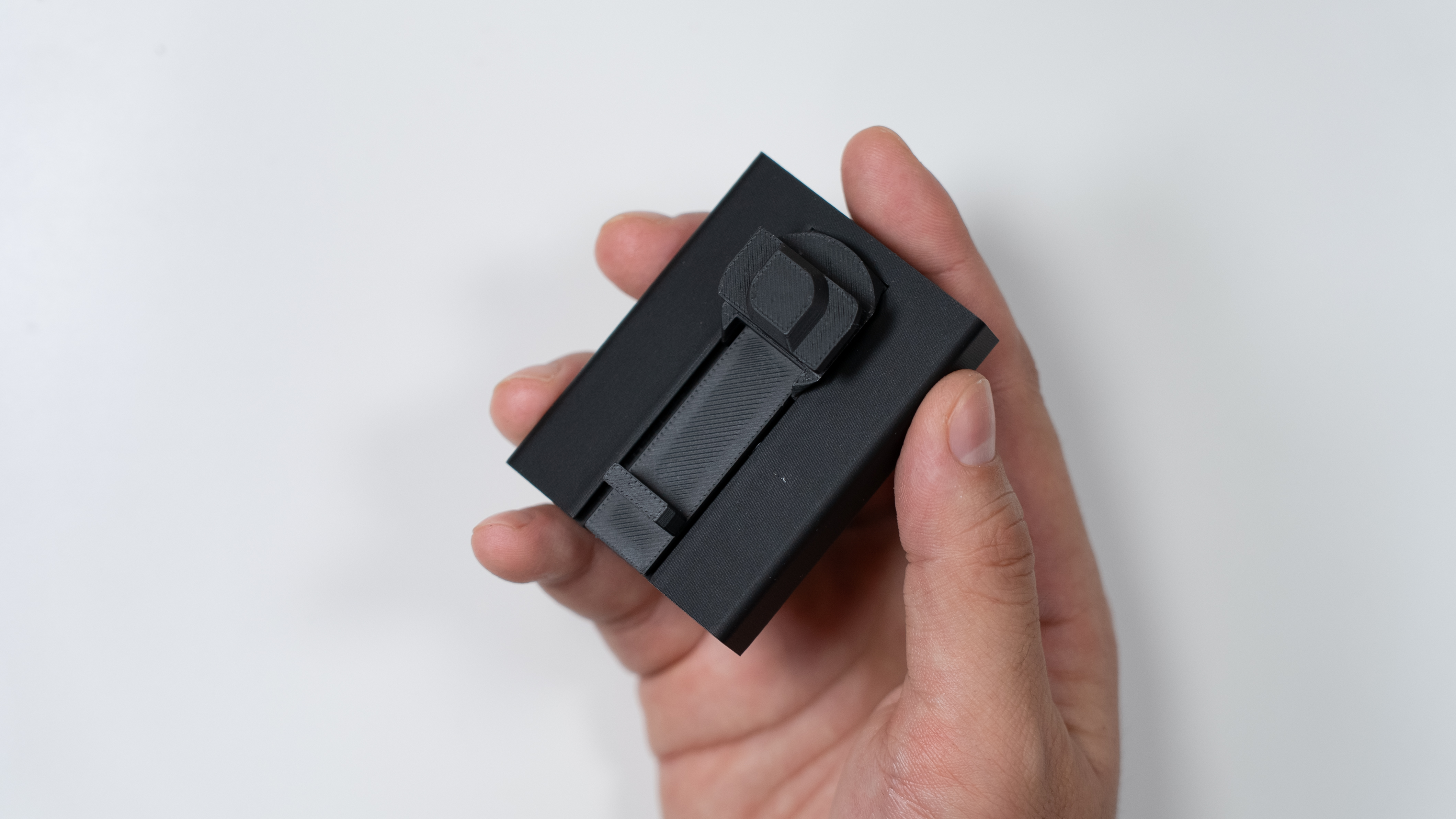

ライティングレール（配線ダクトレール）に、マグネット付きのデバイスを吸着させるためのプレートです。穴あけもネジも不要。レールに差し込んで回すだけで固定できます。SwitchBot 人感センサーなど、背面にマグネットが付いた100g以内のデバイスを想定しています。 ▫️ 特長・工具なしでレールに固定マウントをレールに差し込み、90°回すだけで固定できます。・マウントとプレートはスライドで結合プレートの天面にアリ溝があり、マウントをスライドさせて差し込みます。最後まで押し込むとカチッとロックされます。・鉄板を内蔵して磁力を確保プレートの中に薄い鉄板を2枚差し込みます。デバイスのマグネットがしっかり吸い付きます。 ▫️ サイズマグネットプレート（印刷パーツ）：幅50.8mm × 長さ66.6mm × 厚さ12.3mm内蔵する鉄板：65.2mm × 45mm × 厚さ0.3mm（2枚重ね） ▫️ パーツ構成・レールマウント・マグネットプレート ▫️ 必要なもの鉄板：65.2mm × 45mm × 厚さ0.3mm … 2枚（Amazon等で入手できます） ▫️ 印刷方法このプロジェクトファイルには、配置・向き・サポートの設定がすべて含まれています。Bambu Studioで開いて、そのままスライスしてください。一時停止はありません。鉄板は印刷後に差し込みます。プレートは縦に長い形で印刷します。ブリムは自動設定です。倒れやすい場合は、ブリムを「外側のみ」に設定してください。 ▫️ 組み立て1. プレート背面のスロットに、鉄板を1枚ずつ、合計2枚差し込みます前側の壁に突き当たるまで押し込んでください 2枚目は1枚目の脇に滑り込みます。2枚が密着していなくても磁力は変わりません2. プレートのアリ溝にマウントをスライドさせ、カチッと音がするまで押し込みます3. マウントをレールに差し込み…
